以下是對板對板連接器的詳細講解及其生產流程的介紹：
一、板對板連接器詳細講解
定義：
- 板對板連接器（Board-to-board connector）是一種電子連接器，它能夠在不同的電路板之間傳遞信號和電力。
組成：
- 板對板連接器通常由兩個接口（即母頭和公頭）組成，通過引腳、插槽或其他機械結構完成連接。
原理：
- 板對板連接器的原理是利用連接器上的引腳來傳輸信號，這些引腳必須與相應的引腳對齊才能正常連接并傳輸信號。傳輸?shù)男盘柾ǔ０〝?shù)據信號、電源信號和地線。
機械結構：
- 為了保證正確的對齊和互鎖，板對板連接器設計了許多不同的機械結構，如固定式、彈簧式、壓裝式等，以適應不同的連接條件和要求。
類型：
- 排針（Pin Header）：由多個排列整齊的金屬引腳組成，通常與排母配套使用，構成板對板連接。
- 排母（Female Header）：與排針配套使用的連接器，通常由多個排列整齊的插孔組成，用于接收排針的引腳。
- 簡牛（Box Header Connector，別名簡易牛角連接器）：通常為四方型塑膠插座和若干排列整齊的方形針組成，與牛角連接器的區別在于去掉了兩側的卡扣。
- 牛角（Hook Header Connector）：具有獨特的勾勾形狀（短耳和長耳），便于固定和連接。
應用：
- 板對板連接器廣泛應用于電子設備中，如計算機、通信設備、醫療設備等。它們可用于連接不同的電路板或設備之間的信號和電源線路，實現設備之間的數據交換和控制。
二、板對板連接器的生產流程
原材料采購：
- 采購連接器所需的原材料，包括金屬（如黃銅、磷青銅等用于制作引腳）、塑料（用于制作外殼和絕緣體）等。
模具設計與制造：
- 根據連接器的設計要求和規格，設計并制造注塑模具和沖壓模具。模具的精度和穩定性直接影響產品的最終質量。
沖壓加工：
- 使用沖壓機將金屬帶材沖壓成連接器的引腳或其他金屬部件。沖壓過程中需嚴格控制工藝參數以確保引腳的精度和外觀質量。
電鍍處理：
- 對金屬部件進行電鍍處理以提高其導電性、耐腐蝕性和美觀度。常見的電鍍層包括鍍金、鍍錫和鍍鎳等。
注塑成型：
- 將熔化的塑料注入模具中，通過冷卻和固化形成連接器的外殼和絕緣體部分。注塑過程中需控制塑料的流動性、溫度和壓力等參數以確保產品的尺寸精度和外觀質量。

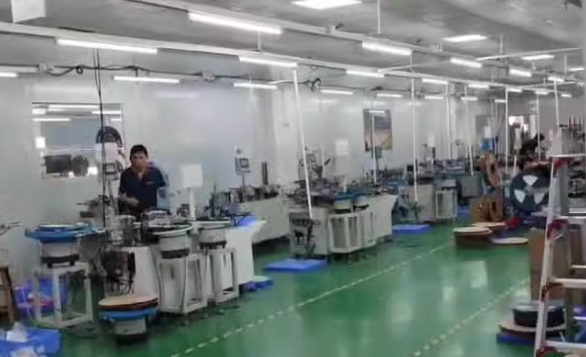

組裝與檢測：
- 將電鍍好的金屬部件與注塑成型的外殼和絕緣體部分進行組裝形成完整的連接器。組裝過程中需確保各部件之間的配合精度和接觸可靠性。
- 組裝完成后進行電氣性能測試和環境適應性測試等質量檢測以確保產品的性能和可靠性。
包裝與入庫：
- 將檢測合格的連接器進行包裝，并入庫存儲，等待發貨。
